En este breve post os muestro esquemáticamente como testear una fuente atx con un multimetro y comprobar su correcto funcionamiento, espero que os se útil a todos.

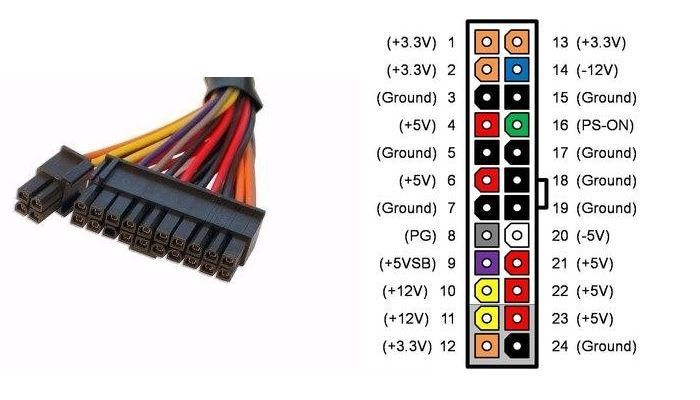

Esquema del cableado de 24 pins.

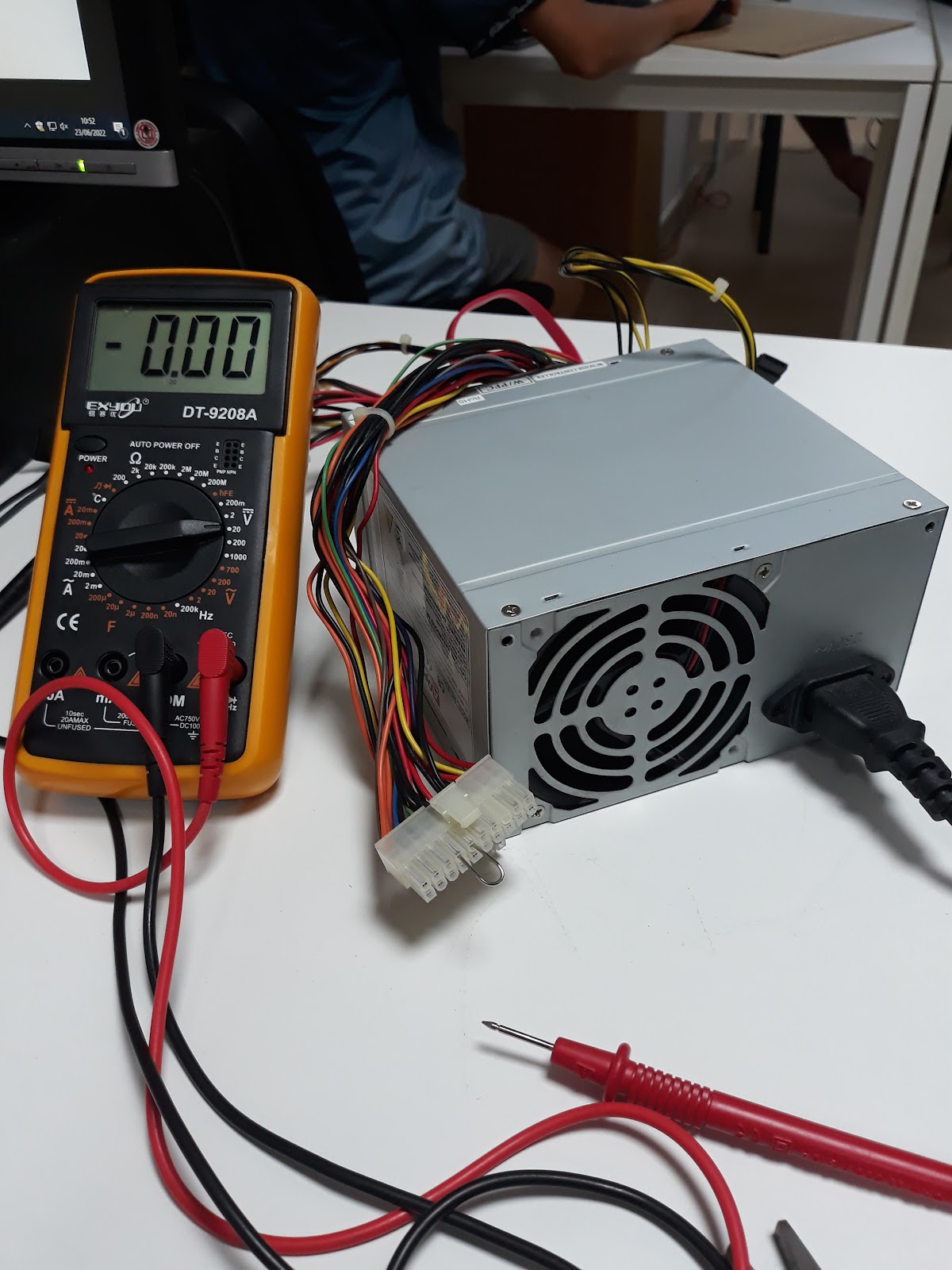

CABLE VERDE PS CON FUENTE CONECTADA

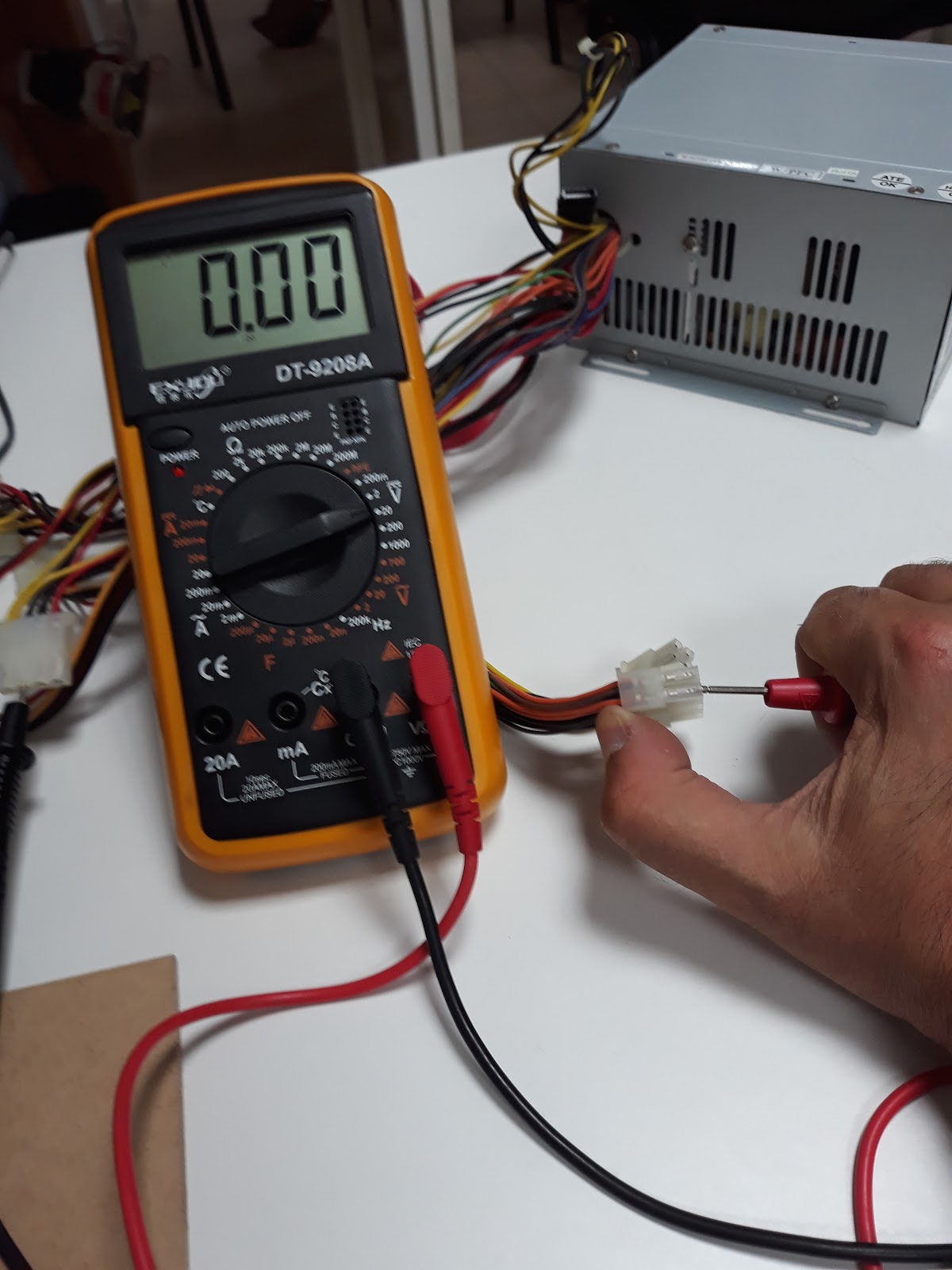

CABLE NARANJA CON VERDE Y NEGRO SIN PUENTEAR
CABLE VERDE PUENTEADO A NEGRO, FUENTE FAN FUNCIONANDO
CABLE ROJO 5V OK

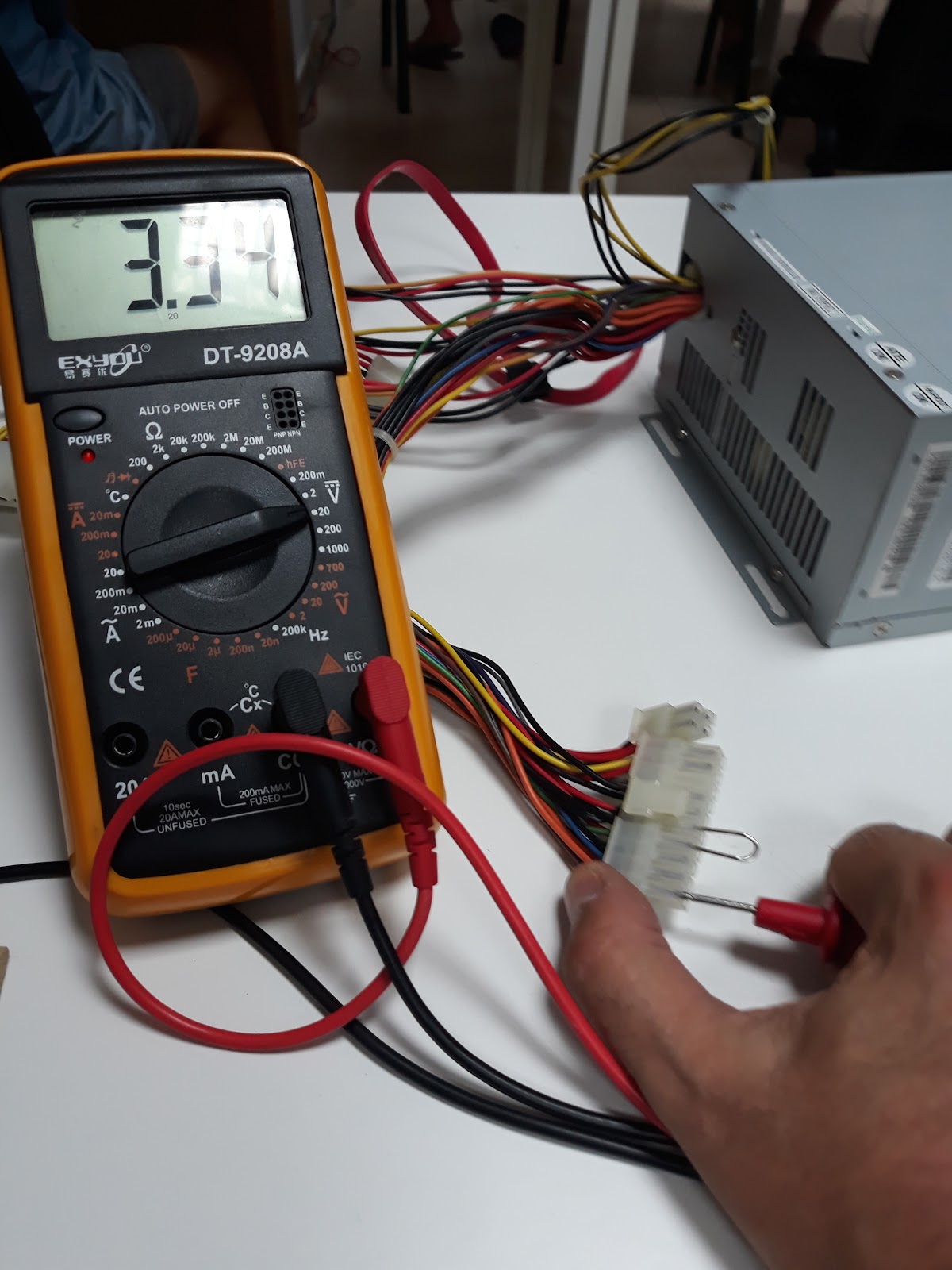

CABLE NARANJA 3.3V Ok
CABLE LILA 5VSB Ok

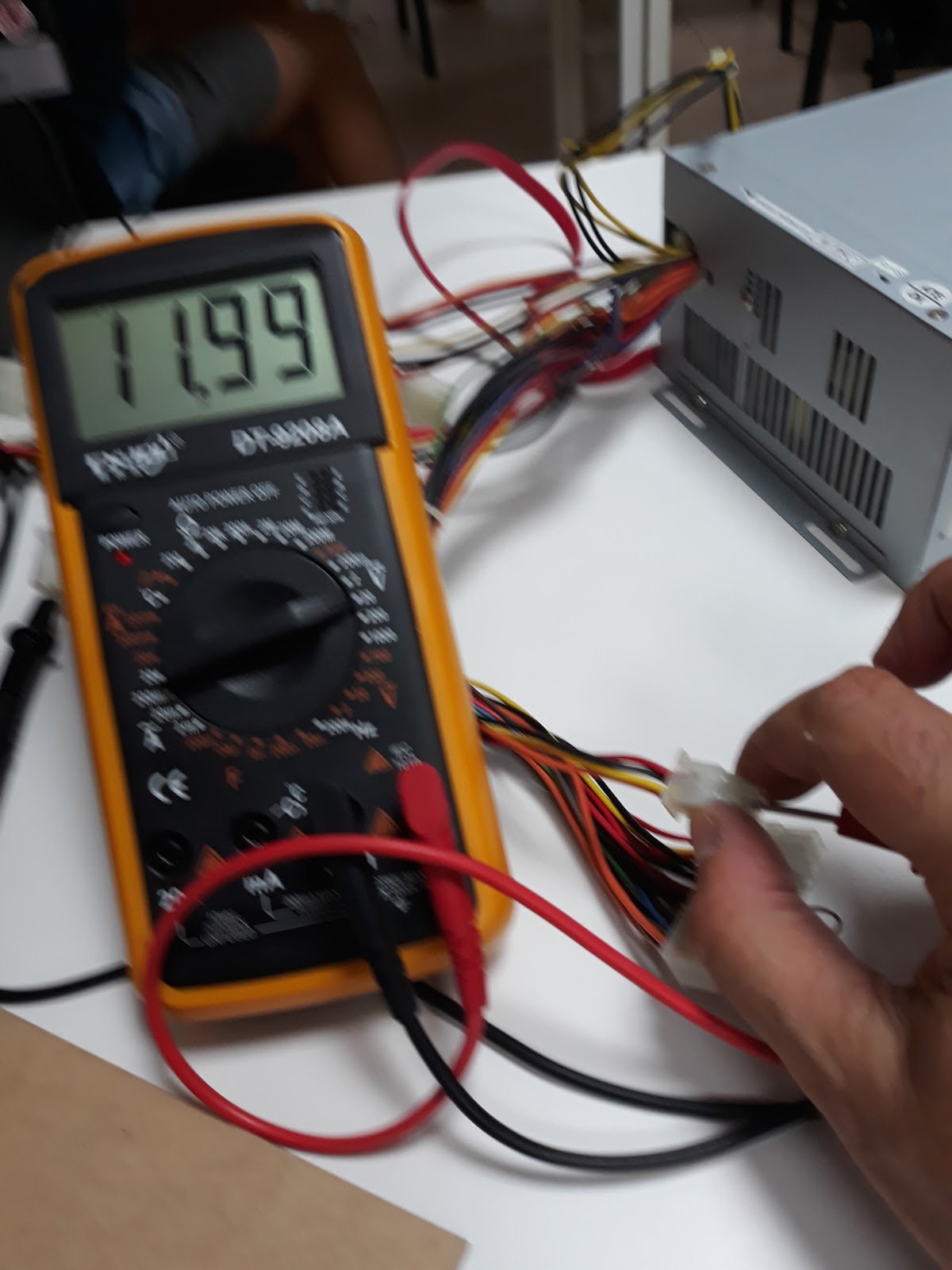

CABLE AZUL 12V Ok
CABLE AMARILLO 12V Ok
